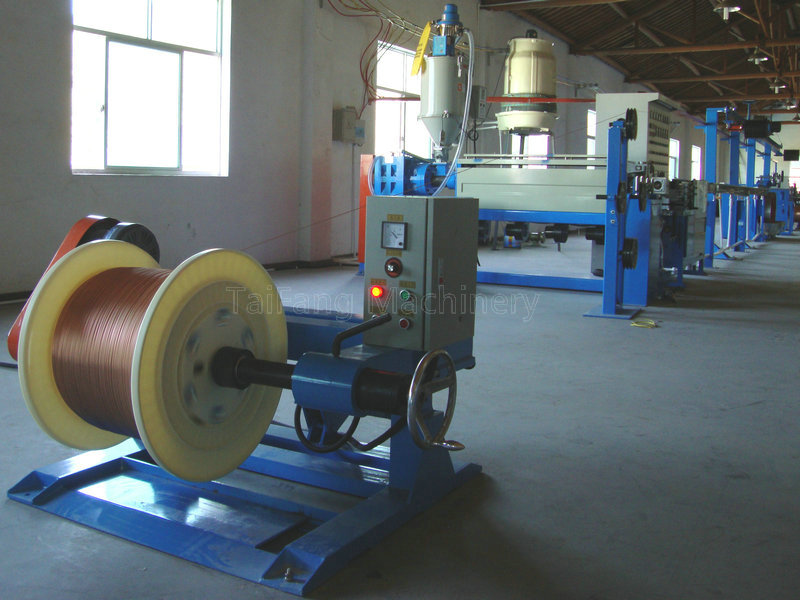

民用線設備
發布日期：2024-04-11 關注次數：5942
一、【用途 Application】：
適應于生產各類BV、BVN、BVR、RV、尼龍護套、低煙無鹵阻燃環保用建筑用電線。
二、【技術特點 Technique Feature】：
1．本系列生產線有適用不同工藝及材料而設計的押出加強結構，能適應色條、色皮與低煙無鹵、尼龍護套共擠等工藝要求。
2．精密的押出工藝控制，押出外徑誤差可控制在±0.01mm。
3．雙甩桶不停機連續性放線，既提高了生產效率，又減少了在停機穿線時的原材料浪費。
4．可選配移動臥式押出附機或其他形式之附機，滿足單注條、雙注條及尼龍共擠等多樣化工藝技術要求。
5．可選配快速換色系統，可不停機即可更換色皮顏色，從而降低廢品率，并提高工效。
6．根據不同的工藝要求，可選配電腦自動搖盤包膜一體機、雙軸自動換軸收線機、普通雙軸半自動收線機及簡易成圈機等。
7．品質控制:配外徑檢測反饋裝置,全程控制產品的外徑,同心度等工藝參數。
8．電控:進口變頻器+PLC觸摸屏控制
三、【技術規格 Technique Specifications】：
| 規格型號 | SF-50+35 | SF-70+35 | SF-90+45 |
| 押出材料 | PVC、PE、PP、PU、NYLON、TPEE等 | ||
| 放線型式 | 動力放線或被動放線 | 動力放線或被動放線 | 動力放線或被動放線 |
| 放線線軸 | PN500-630 | PN500-630 | PN500-630 |
| 螺桿直徑 | φ50+35 | φ70+35 | φ90+45 |
| 螺桿L/D | 26：1 | 26：1 | 25：1 |
| 押出量kg/h | 60 | 180 | 230 |
| 主機馬達 | 20HP | 30HP | 50HP |
| 線徑規格 | φ0.1-3.5 | φ2.0-8.0 | φ2.0-10 |
| 溫控 | 6段 | 6段 | 6段 |
| 冷卻裝置 | U型雙層 | U型雙層 | U型雙層 |
| 引取功率 | 5HP | 5HP | 7.5HP |
| 儲線架 | 水平式 | 水平式 | 水平式 |
| 儲線長度 | 200 | 200 | 200 |
| 出線速度 | MAX600 | MAX500 | MAX500 |
| 收線型式 | 雙軸 | 雙軸 | 雙軸 |
| 收線線軸 | PN500-630 | PN500-630 | PN630-800 |
| 電氣控制 | PLC全電腦控制 | PLC全電腦控制 | PLC全電腦控制 |
